一、產品概述
1.單流閥主要用于隔離井液和流體，安裝在高壓管路中，阻止液體反流，當流體反流時擋板自動關閉起阻止流體反流的作用，完全按照API-6A標準設計生產；
2.高壓單流閥主要零部件有閥體、閥蓋、閥座、閥桿組成；
3.單流閥采用高強度合金鋼鍛造成型，外表簡潔，兩端由壬連接易于管線中的拆裝，在承受高壓情況下有較長的適用壽命。4、當流體順著標志箭頭流動時，液體推動閥板，從而打開閥門，讓流體通過，反之閥板蓋住閥座，使之密封。
5、單流閥有直線擋板式、上蓋擋板式、飛鏢式三種結構形式。端部接口為由壬連接。
二、設計特點
1.結構強度高：單流閥用高強度合金鋼鍛造而成；
2.拆裝方便：兩端由壬連接易于管線中的拆裝；
3.密封性能佳： 閥內擋板表面硫化一層氫化丁晴橡膠，使閥具有良好的密封性。
4.使用壽命長：在承受高壓情況下有較長的壽命；
5.維修方便：單流閥不需從高壓管線中移出就能進行日常維修；
6.環境適應性強：高壓單流閥不但用于常規作業，客戶也可訂購含硫氣體作業的單流閥。
直接擋板式單流閥特點：本體上有明顯的流向標識；安裝位置應保持水平，底座朝下；有標準流向和逆流向兩種類型。
上蓋擋板式單流閥特點：結構簡單，可以實現在線維修；本體上有明顯的流向標識。
飛鏢式單流閥特點：安裝方向不受限制；安裝、拆卸簡單；具有一定的自鎖性；更適用于氣密封環境。
三、單流閥主要技術參數
| 產品名稱 | 扣型尺寸 | 端部連接方式 | 扣型 | 工作壓力 |
直線擋板式單流閥 上蓋擋板式單流閥 飛鏢式單流閥 | 2" | Tr100×12 Tr110×8 fig602 fig1002 fig1502 | M×M M×F F×F | 35Mpa(5000psi) 42Mpa(6000psi) 70Mpa(10000psi)105Mpa(15000psi) |
| 飛鏢式單流閥 | 3" | |||
| “F”-螺紋接頭，“M”-球接頭 | ||||

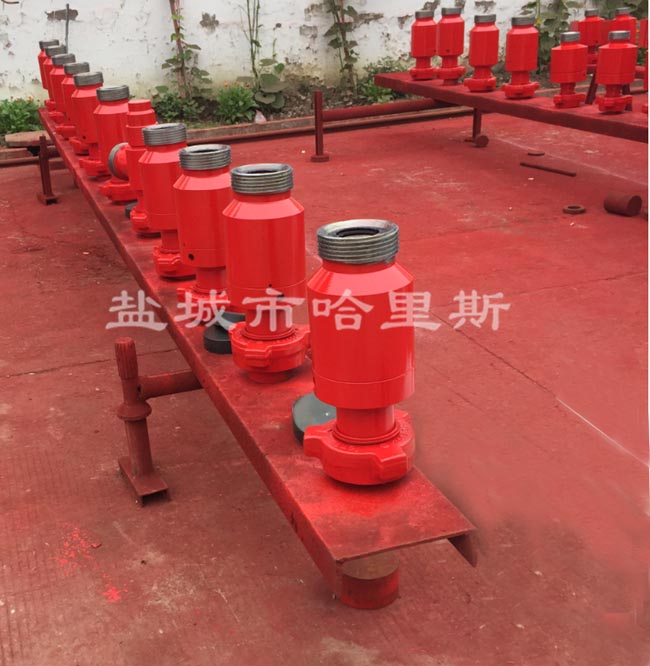

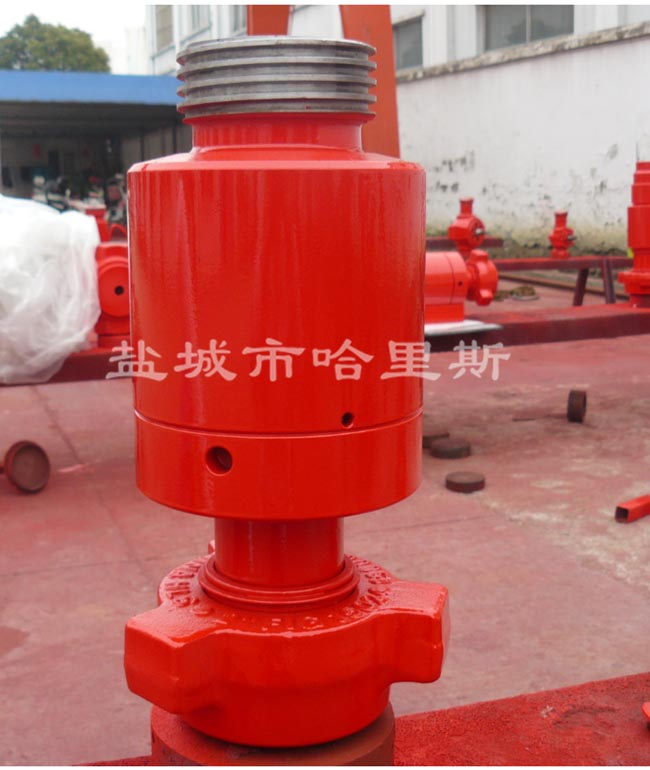

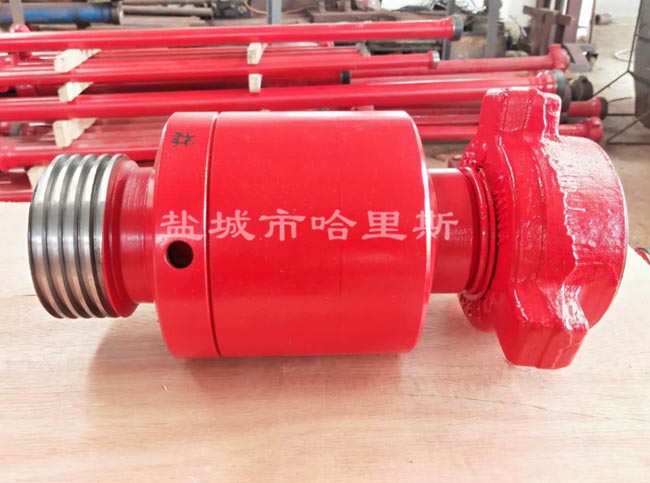

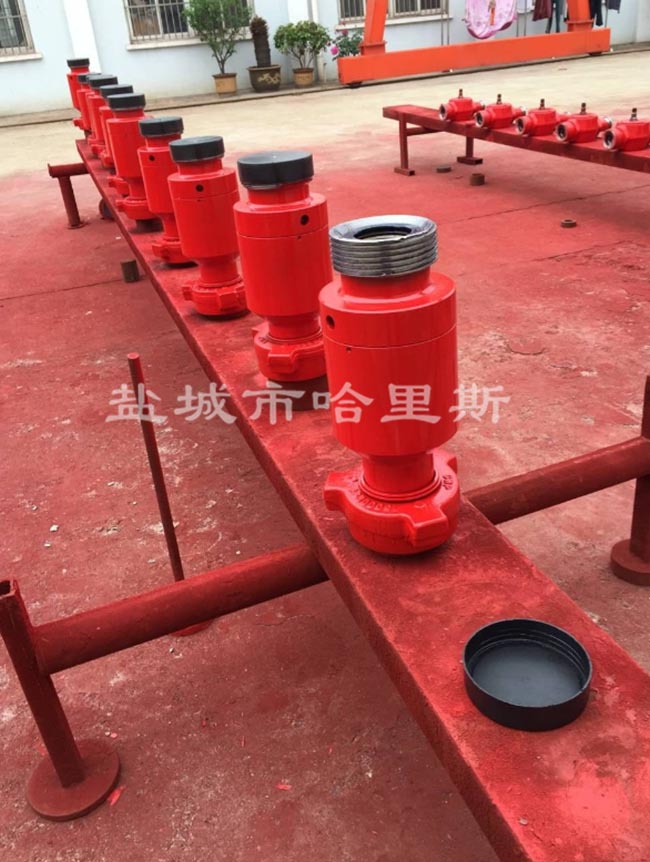

四、現場圖片
