一、產品概述
   1、高壓旋塞閥是注水泥、固井、壓裂作業時連接高壓管匯的重要部件，也適用于其它高壓流體的控制。旋塞閥主要由閥體、密封弧片、旋塞等零件組成;

2、我公司設計制造的高壓旋塞閥全部采用優質高強度合金結構鋼鍛造而成，嚴格的熱處理確保接頭有勻均一致的金相組織和承壓能力，使用材料完全符合美國ASTM和AISI標準;

3、產品技術指標完全符合API Spec 6A標準，規范級別為PLS3，性能級別為PR1，它可以與SPM公司的同類產品互換，廣泛地使用在固井設備和壓裂設備中。

二、設計特點
旋塞閥由閥體、密封弧片、橡膠圈等零件組成，其工作原理是：通過手輪調節旋塞的位置，實現流量大小的控制。閥體和旋塞之間，采用密封弧片密封，由于密封弧片加工精度高，并采用特殊的研磨工藝，確保產品在高壓的工作條件下不滲漏。

1、密封性和防腐效果好：精加工后的旋塞，采用特殊涂鍍工藝，使密封性能和防腐效果極佳；
2、互換方便：兩端連接方式用由壬頭連接，也可以用內外螺紋（LP、NU）連接，完全英制尺寸，可與國外產品任意互換；
3、保養簡單：旋塞閥的維護和保養不需要從管線上拆卸，拆卸時不需專用工具；

4、承壓性穩定：配有可更換的彈性丁腈橡膠密封環圈，堅固壁厚設計，足以在高壓管線上承壓；
5、可視閥體位置：旋塞帽上清楚地設置了表明閥完全打開或關閉的標識。制動彈簧將閥限制在所需的位置上。

三、主要技術參數

高壓旋塞閥規格有1"、2"、3"，工作壓力35Mpa（5000Psi）、70Mpa（10000Psi）、105Mpa(15000Psi)三個等級。端部連接有由壬旋塞閥、內螺紋連接和外螺紋連接三種扣型。螺紋接頭可用管線螺紋、油管螺紋（NPT、 LP、2-3/8TBG、 2-7/8TBG 、2-3/8UPTBG 、2-7/8UPTBG）等多種端部螺紋連接。

四、使用須知

1、嚴禁在超過額定工作壓力的條件下使用。
2、操作者應考慮到鉆井作業/或生產作業中設備將感受的溫度，選擇合適的溫度值。旋塞閥的設計工作溫度為 －29℃～121℃，當環境溫度低于－29℃，或接觸的流體溫度高于121℃時，則應立即停止使用。

3、擰緊錘擊由壬時，使用的錘擊力或擰緊力不會使螺母變形或損壞。
4、旋塞閥在出廠前均經過嚴格的靜水壓試驗和無損檢測。進行拆卸或維修后，必須進行靜水壓試驗。試驗壓力為額定工作壓力，穩壓10分鐘，不得有滲漏現象（注意：試壓前應排盡系統中的空氣）。

5、安裝旋塞閥時，操作者應戴防護鏡，以防安裝過程中有小碎片飛出傷害眼睛。

6、不能在系統有工作壓力的情況下拆卸旋塞閥。

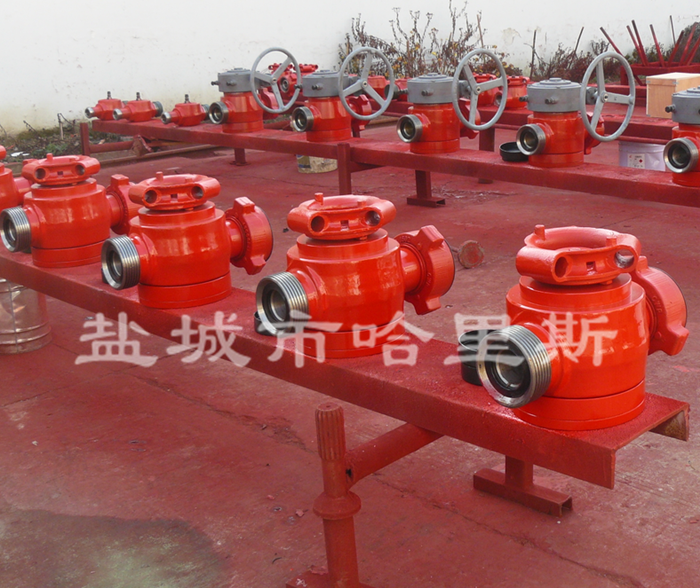

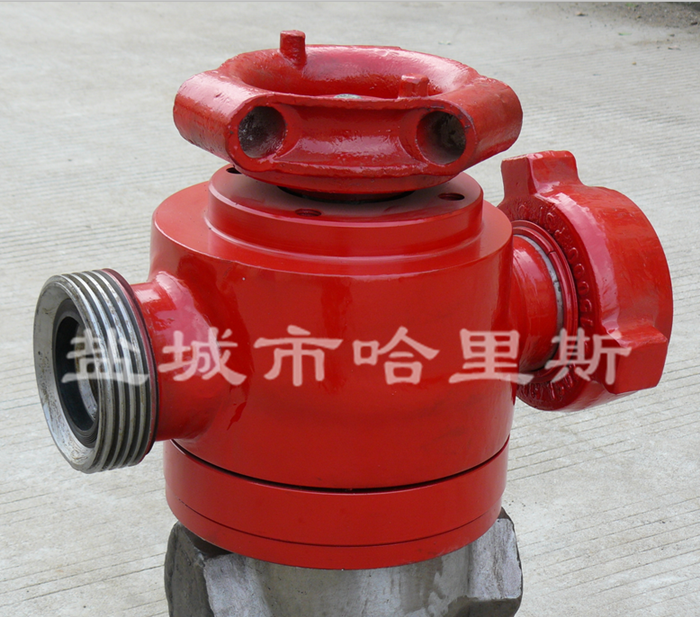

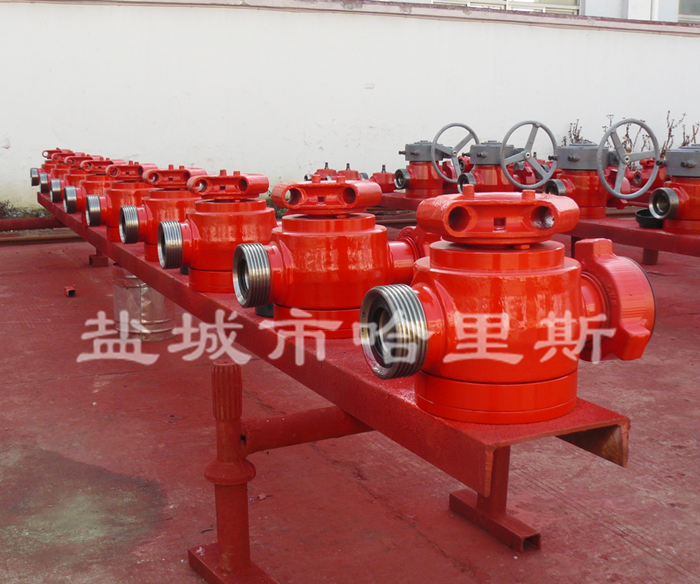

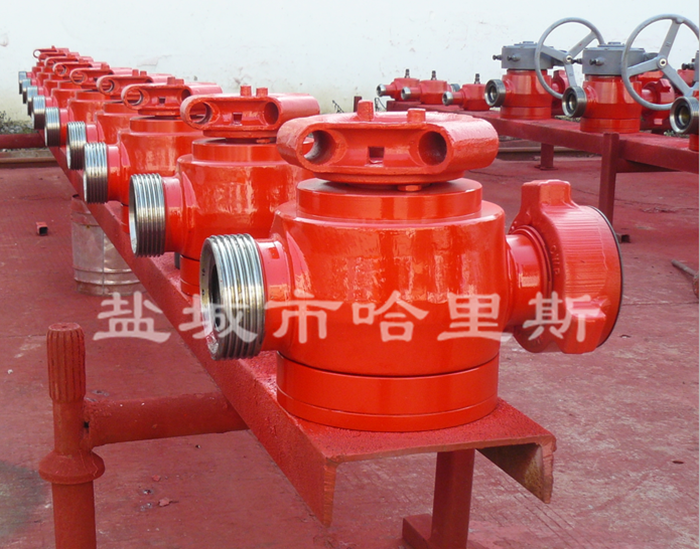

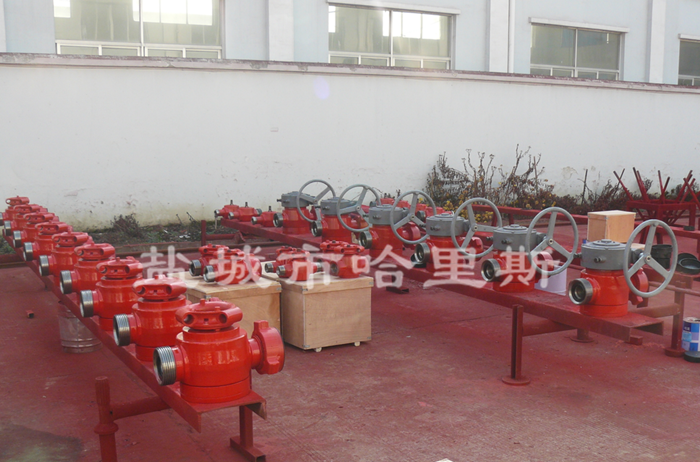

四、產品圖片
